YDELSER / Rørberegning
Rørberegning og rørstressanalyse.

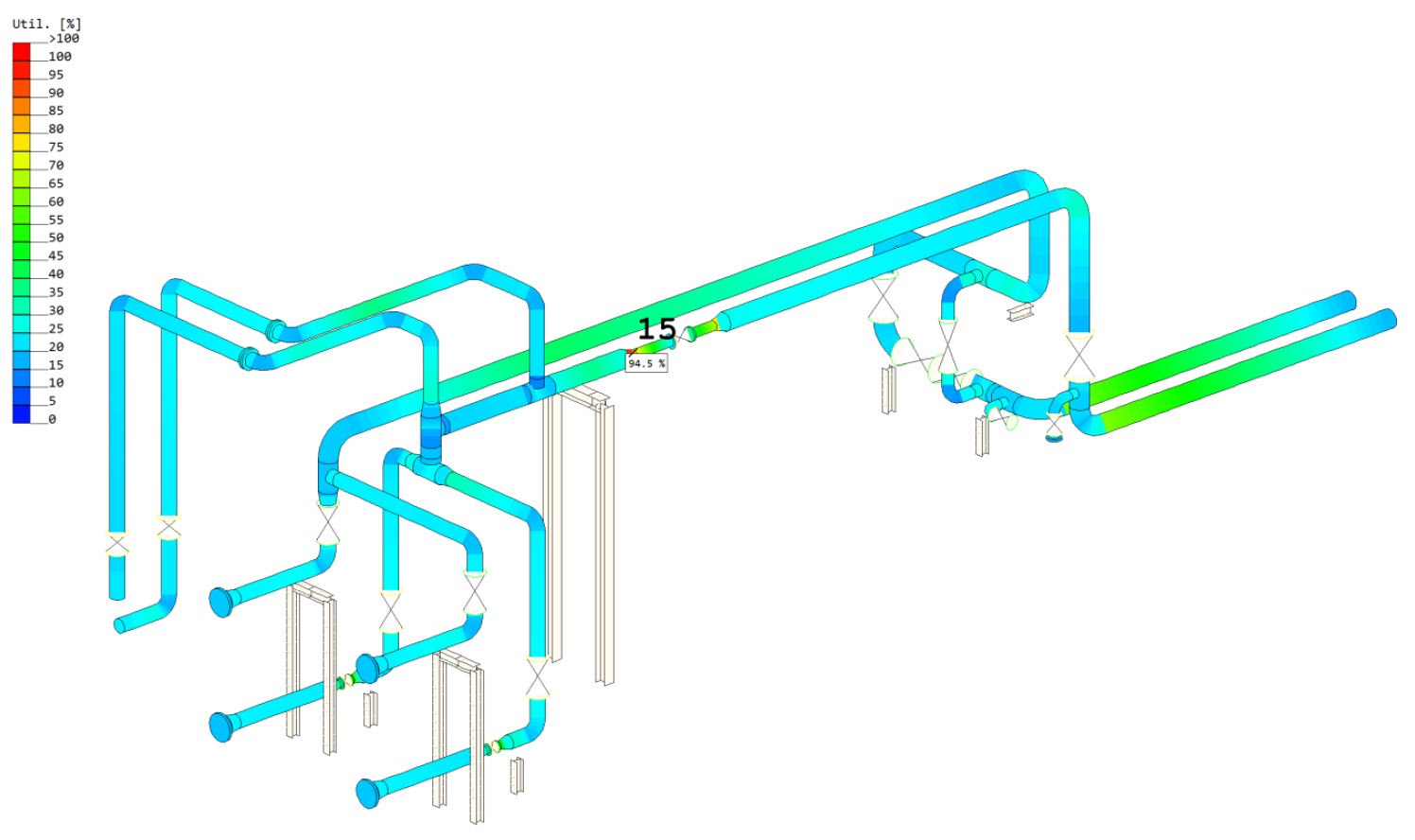

Undersøg spændinger, temperaturbevægelser og belastninger på supports og udstyr. Solutn udfører rørberegning i ROHR2 og komponentanalyser af blandt andet rør-T-stykker.
Rørstress og understøtninger / ENGINEERING
LEVERANCER
Det får du fra Solutn.
- Beregningsrapport med modelbeskrivelse og forudsætninger.
- Resultater for de aftalte spændings- og lasttilfælde.
- Oversigt over bevægelser og reaktioner i relevante punkter.
- Belastninger til support-, stål- og komponentdesign.
- Forslag til nødvendige justeringer i layout og understøtninger.
Sådan starter vi.
Send det materiale, du allerede har. Vi gennemgår grundlaget og aftaler omfang, dokumentation og tidsplan.
Se de relevante oplysninger og filer
- Isometrier, layout og eventuelt en 3D-model.
- Rørmaterialer, dimensioner, godstykkelser og komponentdata.
- Designtryk, temperaturer og relevante driftstilstande.
- Supportplaceringer, tilslutninger og tilladelige komponentbelastninger.
- Projektets beregningsgrundlag og ønskede resultatformat.
Vi arbejder blandt andet med ROHR2 og CAESAR II. Beregningsværktøj og designgrundlag afstemmes med den konkrete opgave og beskrives i leverancen.
TYPISKE OPGAVER
Fra layout til dokumenterede belastninger.
Rørsystemets geometri, temperaturer og understøtninger bestemmer sammen, hvordan installationen bevæger sig og overfører kræfter. Solutn arbejder med rørstressanalyse og piping, så beregningsresultaterne kan bruges i det videre design af rør, supports og tilslutninger.
Spændinger og lasttilfælde
Analyse af det aftalte rørsystem ved relevante kombinationer af tryk, temperatur, egenvægt og øvrige laster.
Temperaturbevægelser
Vurdering af ekspansion, bevægelser og fleksibilitet i relation til layout og understøtninger.
Support- og ankerkræfter
Beregningsgrundlag for guides, fastpunkter og øvrige understøtninger.
Tilslutningsbelastninger
Kræfter og momenter ved udstyrstilslutninger til brug for review mod de relevante komponentkrav.
Designændringer
Sammenligning og vurdering af ændringer i rørføring, supports eller driftstilstande.
Komponentberegning efter ASME VIII
finite element analyse- og komponentberegninger af eksempelvis et tee/T-stykke efter det aftalte ASME VIII-grundlag, koblet til rørsystemets belastninger og grænseflader.
FAGLIGE ILLUSTRATIONER
Geometri og resultater i engineeringarbejdet.
ASME VIII-beregning af et tee
Illustrationen viser beregning af et T-stykke i et rørsystem efter ASME VIII. Den konkrete division, metode, laster og acceptkriterier fastlægges i beregningsgrundlaget.
SPØRGSMÅL
Inden vi går i gang.
Kan I hjælpe, hvis layoutet stadig ændrer sig?
Ja. Arbejdet kan opdeles i en indledende vurdering og en efterfølgende verificering af det aftalte layout.
Kan jeg sende en isometri i stedet for en 3D-model?
Ja. Vi gennemgår tegningen og afklarer, om der er tilstrækkelige oplysninger til at opbygge beregningsgrundlaget.
Kan resultaterne bruges til supportberegning?
Ja. De relevante reaktioner kan indgå i beregningen af understøtninger og øvrige konstruktionsgrænseflader.
KONTAKT
Hvad skal beregnes eller konstrueres?
Send en kort beskrivelse, en tegning eller et foto. Fortæl, hvad du vil ændre eller have vurderet, og hvornår du har brug for leverancen. Så afklarer vi det tekniske grundlag og næste skridt.
Ring også gerne, hvis opgaven endnu ikke er afgrænset.
