BRANCHER / Fjernvarme
Rørberegning og mekanisk design til fjernvarme.
Få styr på temperaturbevægelser, supportkræfter og belastninger på udstyr, før rørføringen bygges eller ændres. Vi leverer rørberegning, mekanisk design og projektledelse til fjernvarmeinstallationer.
Fjernvarme og mekanisk layout / ENGINEERING
LEVERANCER
Det får du fra Solutn.
- Beregningsrapport med forudsætninger og lasttilfælde.
- Oversigt over bevægelser samt kræfter og momenter i de relevante punkter.
- Grundlag for fastpunkter, guides og understøtninger.
- 3D-modeller og tegninger efter aftalt omfang.
- Anbefalinger til nødvendige ændringer og opfølgende afklaringer.
Sådan starter vi.
Send det materiale, du allerede har. Vi gennemgår grundlaget og aftaler omfang, dokumentation og tidsplan.
Se de relevante oplysninger og filer
- Rørisometrier, layout eller en eksisterende 3D-model.
- Materialer, dimensioner og godstykkelser.
- Designtryk, temperaturer og relevante driftstilstande.
- Placering og type af understøtninger samt oplysninger om tilsluttet udstyr.
- Projektets beregningsgrundlag og den ønskede leverance.
Opgavens afgrænsning aftales før beregningen. Det gælder blandt andet, om den omfatter rørsystemer på værket, i en installation eller andre dele af fjernvarmeanlægget.
TYPISKE OPGAVER
Når temperaturbevægelser skal indgå i designet.
Temperatur, tryk, egenvægt og understøtninger hænger sammen. Solutn hjælper med at beskrive belastningerne og omsætte dem til beregninger og konstruktionsgrundlag. Vi afklarer tidligt, hvilken del af installationen opgaven omfatter, og hvordan den grænser op til det øvrige anlæg.
Rørstress og temperaturbevægelser
Analyse af rørsystemets spændinger, bevægelser og reaktioner ved de aftalte temperaturer og driftsforhold.
Fastpunkter og understøtninger
Beregningsgrundlag for ankre, guides og supports med sammenhæng mellem rørmodel og understøttende konstruktion.
Tilslutning til udstyr
Vurdering af kræfter og momenter ved tilslutninger til eksempelvis pumper og varmevekslere ud fra de relevante tilladelige belastninger.
Ombygning af eksisterende anlæg
Gennemgang af nye rørføringer og ændrede komponenter i forhold til det eksisterende layout og de tilgængelige anlægsdata.
Layout og 3D-design
Rørføringer og mekaniske løsninger, der tager hensyn til plads, adgang, montage og vedligehold.
Stål og montagegrundlag
Design og beregning af understøttende stålkonstruktioner samt tegninger til den aftalte del af leverancen.
Projektledelse og koordinering
Planlægning og opfølgning på tekniske leverancer samt koordinering af grænseflader mellem anlæg, udstyr og projektets øvrige parter.
3D-SCANNING
Det eksisterende anlæg som digitalt grundlag.
Vi udfører også 3D-scanning af eksisterende installationer. Scanningen kan give et geometrisk grundlag for nye rørføringer, ændrede supports og indpasning af udstyr i det eksisterende fjernvarmeanlæg.
Vi aftaler det relevante område, detaljeringsgraden og leverancen, så scanningen passer til formålet.
FRA SOLUTNS ARBEJDE
Et fjernvarmeprojekt udført af Solutn.

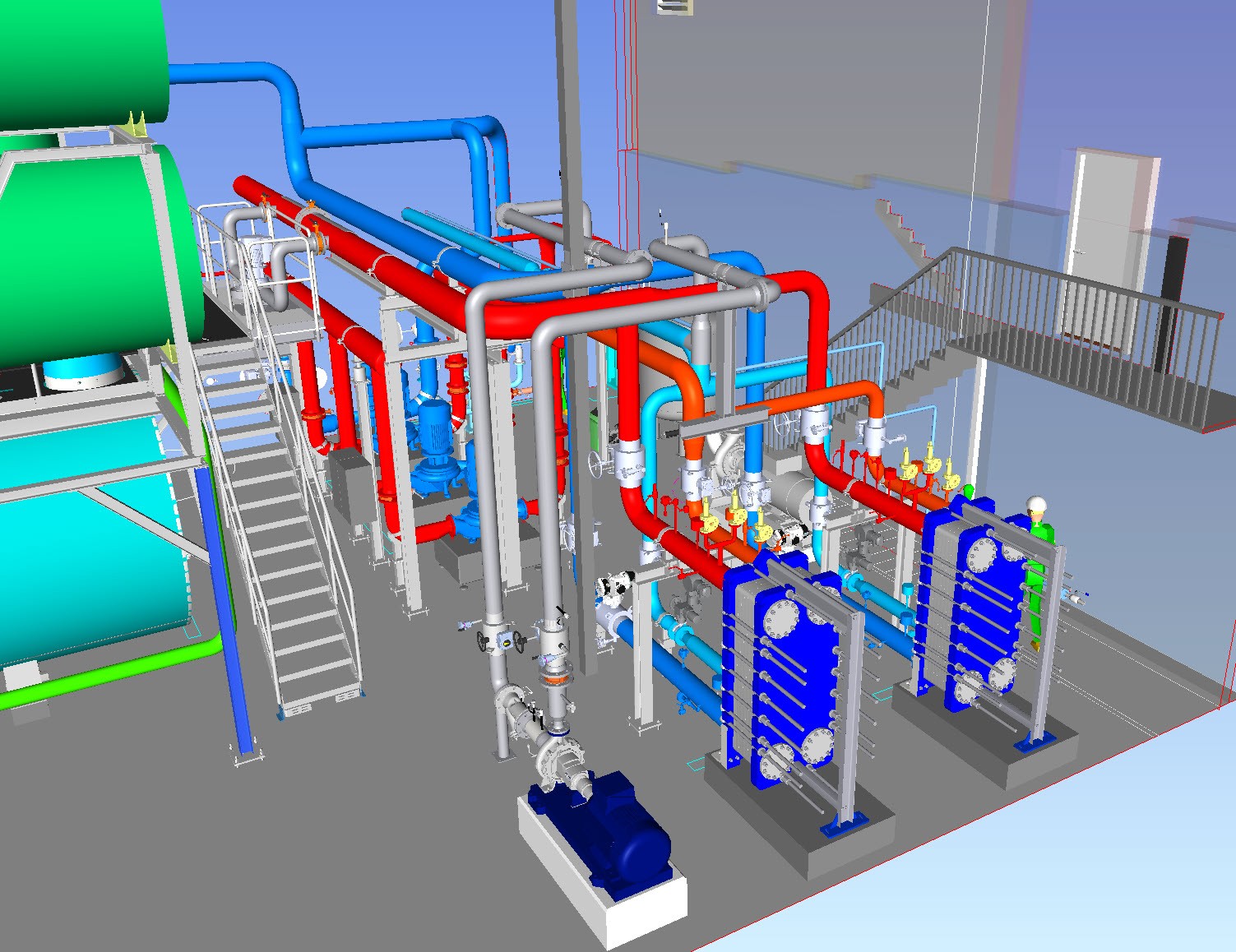

Eksempel på et fjernvarmeprojekt udført af Solutn. Projektmodellen omfatter rørføringer, pumper, varmevekslere og platforme i installationen.
Fjernvarmeprojekt · 3D-model fra Solutns arbejde.
SPØRGSMÅL
Inden vi går i gang.
Kan I hjælpe med en afgrænset beregningsopgave?
Ja. Vi kan arbejde med en konkret del af anlægget eller indgå sammen med projektets øvrige rådgivere.
Hvad hvis de eksisterende tegninger er ufuldstændige?
Send det materiale, I har. Vi gennemgår, hvad der kan anvendes, og hvilke oplysninger der skal afklares, før opgaven kan løses.
Kan rør- og stålberegningen kobles sammen?
Ja. Reaktioner fra rørmodellen kan indgå i beregningsgrundlaget for den relevante understøttende konstruktion.
KONTAKT
Hvad skal beregnes eller konstrueres?
Send en kort beskrivelse, en tegning eller et foto. Fortæl, hvad du vil ændre eller have vurderet, og hvornår du har brug for leverancen. Så afklarer vi det tekniske grundlag og næste skridt.
Ring også gerne, hvis opgaven endnu ikke er afgrænset.
Jon Svenninggaard
Direktør · Solutn ApS
Åbner dit mailprogram. Du kan vedhæfte tegninger og billeder.
Vågøvej 16
8700 Horsens · Danmark
